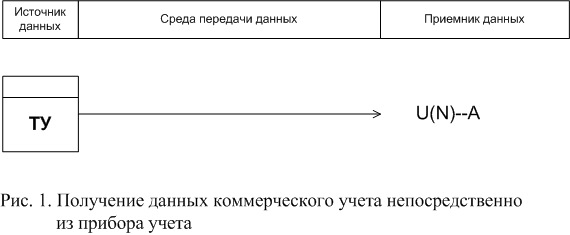

Наивысшую достоверность имеют данные коммерческого учета, полученные путем автоматического считывания средствами АСКУЭ измеренных (сформированных, накопленных) значений непосредственно из первичной базы данных прибора учета: "U(N)--A". Вероятность внешнего воздействия на эти данные минимальна. Флаг "N" устанавливается, если данные, считанные из прибора учета, имеют признак "Неполная информация". Такой признак данные могут иметь в том случае, если в течение периода времени, которому они соответствуют, нарушался нормальный режим функционирования прибора учета: он выключался, фиксировал обрыв связи с источником первичных данных (например, обрыв связи между устройством учета и счетчиком электроэнергии или обрыв фазного провода в счетчике электроэнергии) и т.п. Структурная схема, описывающая получение данных непосредственно из прибора учета, представлена на рис.1.

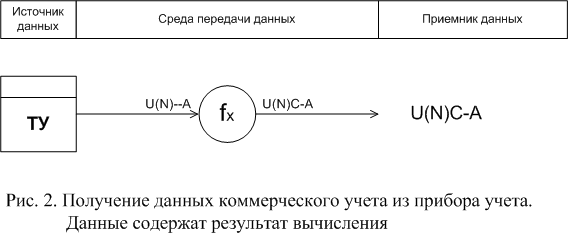

Если в процессе получения данных приемником информации данные были подвергнуты обработке с применением операций вычисления, результат поступает в приемник с кодом "U(N)C-A" (рис.2). Примером вычисления данных может служить, например, определение количества энергии за сутки на основе суточного графика нагрузки или на основе показаний счетчика электроэнергии в начале и конце суток. Обратите внимание, что флаг "С" не устанавливается, если данные вычислены внутри прибора учета. Считается, что в этом случае алгоритмы вычисления данных сертифицированы, и на результат вычислений нельзя влиять извне. Критерием появления флага "С" является выполнение вычислительной операции вне прибора учета, где данные не защищены от внешних воздействий.

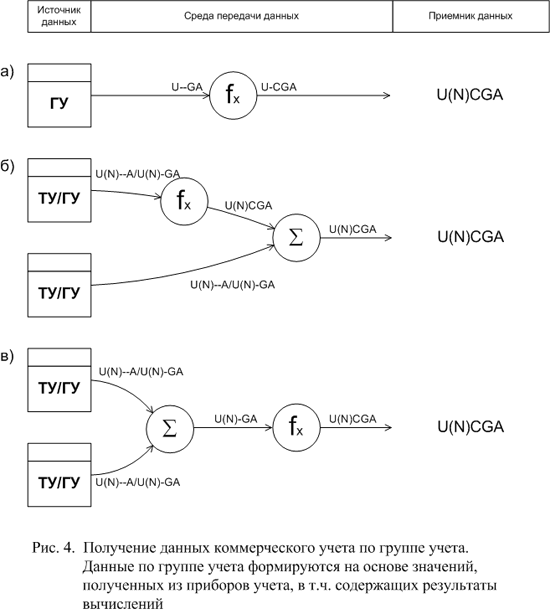

Получение групповых данных коммерческого учета с кодом "U(N)-GA" иллюстрируется рис.3, 4. Флаг "G" свидетельствует о том, что получаемые данные относятся к группе учета. На рис.3а представлено получение данных непосредственно из прибора учета по группе учета, сформированной в приборе учета. На рис.3б представлено получение данных по группе учета, которая сформирована вне прибора учета. На рис.4 иллюстрируется получение данных по группе учета, причем принимаемые данные содержат результаты вычислений: "U(N)CGA". На рис.4а в приемник информации поступают данные по группе учета, сформированной в приборе учета, при этом считываемые данные подвергались промежуточной обработке и содержат результат вычисления. На рис.4б и 4в иллюстрируется получение данных коммерческого учета по группе учета, сформированной вне прибора учета, причем принимаемые данные содержат результат вычисления. Примером групповых данных могут служить балансовые величины, сальдо-перетоки и другие величины, содержащие данные по нескольким точкам учета, объединенные со знаком "+" или знаком "-".

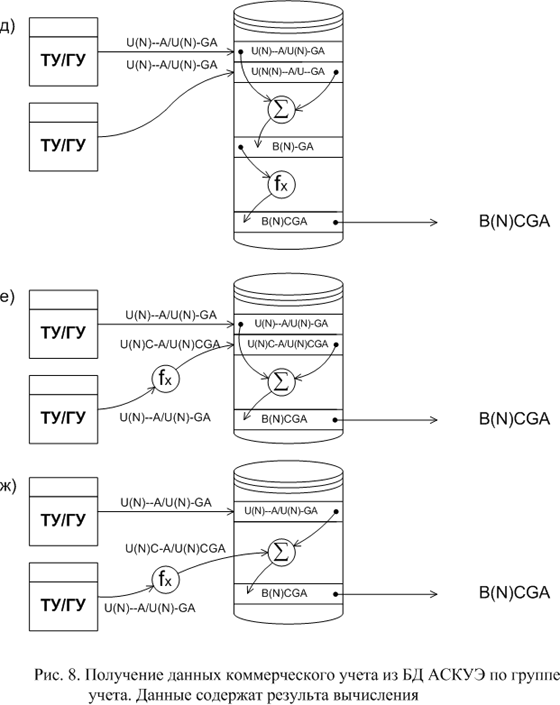

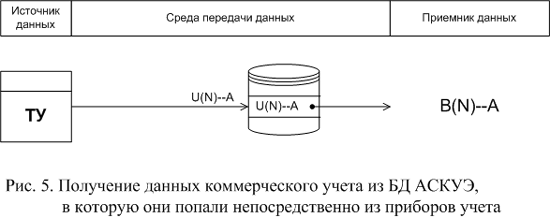

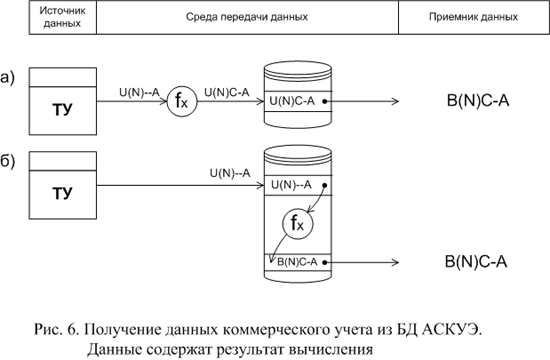

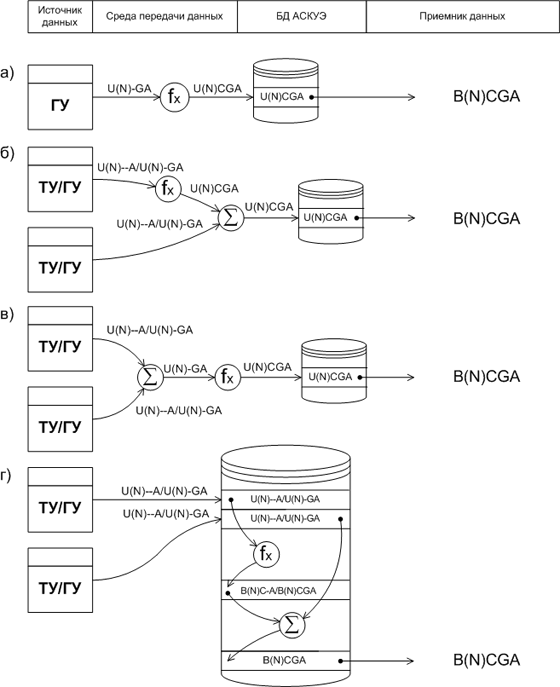

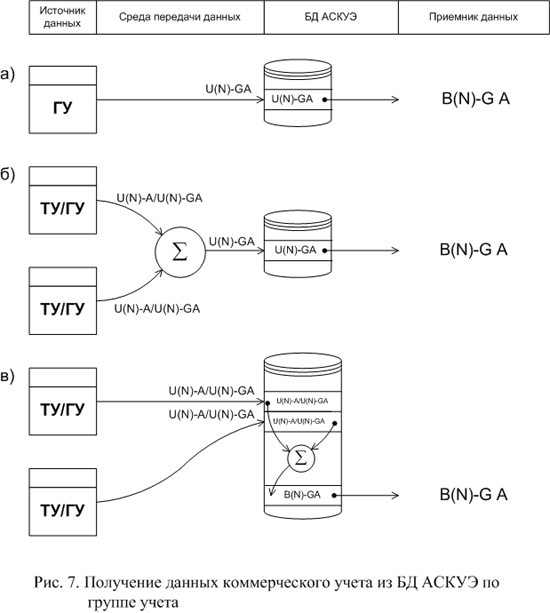

Более низкую достоверность, по сравнению с данными автоматического ввода, имеют данные коммерческого учета электроэнергии, полученные из базы данных АСКУЭ, в которую они попали путем автоматического считывания из приборов учета: "B(N)--A". Такие данные также могут иметь флаг "N" "Неполные данные". На рис.5 представлено получение данных коммерческого учета из базы данных АСКУЭ для случая, когда они попали в БД непосредственно из ПБД прибора учета. Если получаемые данные содержат результат вычисления (рис.6, 8), они маркируются флагом "С". Данные по группе учета (рис.7, 8) маркируются соответственно флагом "G".

Еще более низкую достоверность имеют данные ручного ввода, которые в дальнейшем могут быть заменены данными автоматического ввода, т.н. промежуточные данные: "B---m". Необходимость ручного ввода промежуточных данных может возникнуть, например, в том случае, когда временно отсутствует связь с прибором учета, а данные коммерческого учета необходимо подготовить к указанному сроку. После восстановления связи с прибором учета программное обеспечение АСКУЭ должно считать данные коммерческого учета из ПБД прибора учета и заменить данные, введенные вручную, на данные автоматического ввода. После этого, соответственно, должна быть выполнена корректировка данных на верхних уровнях АСКУЭ. Принципиально, данные ручного ввода могут иметь признак "N" "Неполные данные", однако необходимость ручного ввода данных коммерческого учета с признаком "Неполные данные" должна быть обоснована. В противном случае ручной ввод данных с таким признаком не имеет смысла.

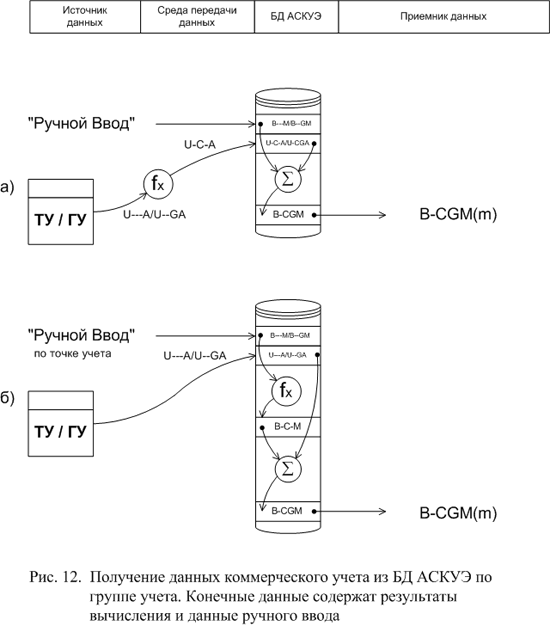

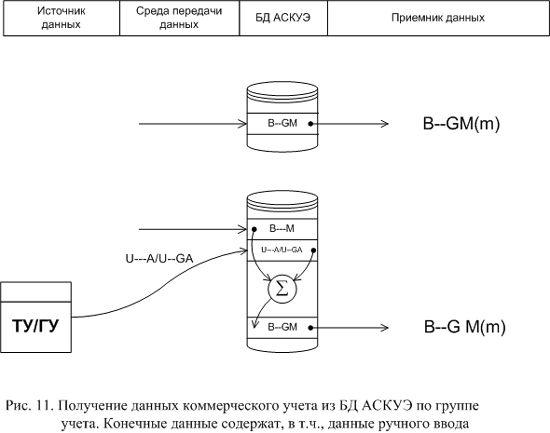

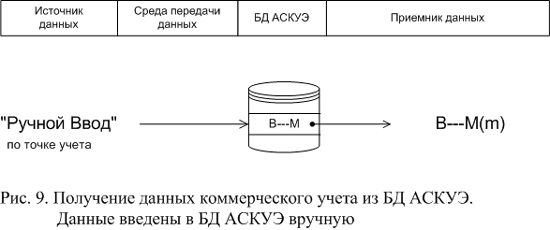

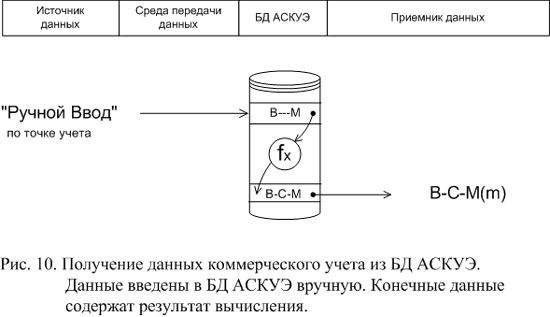

Самую низкую достоверность имеют данные ручного ввода, которые вводятся окончательно и не могут быть в будущем заменены данными автоматического ввода: "B---M". Данные коммерческого учета вводятся в АСКУЭ вручную в том случае, когда приборы учета в указанных точках коммерческого учета электроэнергии не включены в АСКУЭ (например, по причине отсутствия канала связи с прибором учета) или АСКУЭ на объекте автоматизации отсутствует в принципе. На рис.9 представлено получение данных коммерческого учета из БД АСКУЭ, в которую они попали путем ручного ввода. Если получаемые данные содержат результат вычисления (рис.10, 12), они маркируются флагом "С". Данные по группе учета (рис.11, 12) маркируются флагом "G".

Предложенная система кодирования качества информации определяет источник данных коммерческого учета электроэнергии, которые поступают в АСКУЭ Головного оператора ОРЭ, их целостность, полноту и достоверность.
